Schéma d’arrosage automatique goutte à goutte : le calcul de débit qui évite les mauvaises surprises

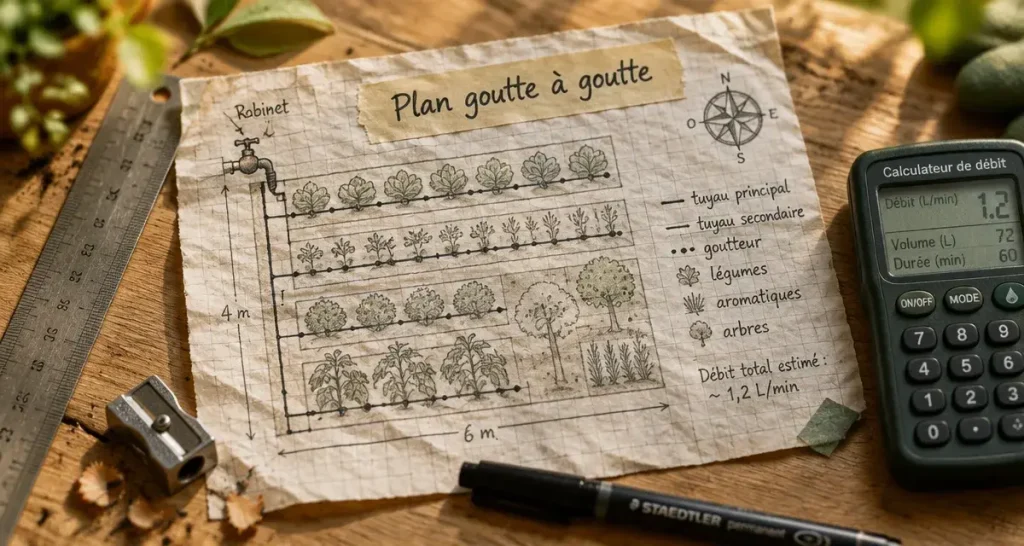

Un schéma d’arrosage goutte à goutte, c’est un plan à l’échelle de votre jardin sur lequel figurent le point d’eau, les tuyaux, les goutteurs et le programmateur. Le dessiner avant d’acheter permet de vérifier trois choses : le débit disponible suffit, la pression est adaptée et le diamètre du tuyau convient à la longueur du circuit. Voici la méthode, avec des calculs que vous pouvez refaire avec un crayon.

Dessiner le plan : surface, zones et besoins en eau

Relever les dimensions et situer le point d’eau

Prenez une feuille quadrillée et reportez les dimensions du potager, des massifs ou des bacs, puis placez le robinet. La distance entre le robinet et la zone la plus éloignée détermine la longueur de votre circuit, donnée décisive pour la suite. Notez aussi les pentes : sur un terrain incliné, le choix du goutteur change (voir plus bas).

Regrouper les plantes par besoin en eau

Tracez des zones homogènes : légumes gourmands d’un côté, aromatiques et arbustes installés de l’autre. Pour estimer un besoin, une règle simple consiste à compter 2,5 cm d’eau sur une surface de 30 x 30 cm par plante et par semaine. Pour un poivron, cela donne 30 x 30 x 2,5 = 2 250 cm³, soit 2,25 L par semaine. Multipliez ensuite par le nombre de plantes de la zone.

Une image aide à penser le schéma : celle d’une boussole. Le plan fixe le nord, c’est-à-dire le point d’eau et sa pression, puis chaque branche s’oriente à partir de lui. Plus un goutteur s’éloigne de ce « nord », plus il perd en pression. Dessinez donc vos branches en partant du robinet, en commençant par les plantes les plus exigeantes, et vérifiez que le goutteur le plus lointain reste dans la plage de pression utile.

Choisir les goutteurs et leur emplacement

Intégrés ou rapportés

Les goutteurs intégrés sont déjà soudés dans le tuyau, à intervalles de 20, 30 ou 50 cm : ils conviennent aux rangs de potager ou de haies. Les goutteurs rapportés se piquent à la perforeuse à l’endroit voulu, ce qui convient mieux aux plantes isolées, aux arbustes et aux pots. Sur le plan, marquez chaque émetteur d’un point : vous n’aurez plus qu’à les compter.

Turbulents ou autocompensants

Le goutteur turbulent, plus économique, convient aux terrains plats. L’autocompensant délivre le même débit malgré les écarts de pression, ce qui le rend préférable en pente ou sur un long circuit. Les goutteurs classiques délivrent de 2 à 20 L/h, avec une moyenne courante de 2 à 8 L/h pour un potager.

Calculer le débit total et la pression

Le calcul du débit pas à pas

Le débit total est la somme des débits de tous les émetteurs. Exemple : 10 goutteurs de 4 L/h et 20 goutteurs de 2 L/h donnent 80 L/h ; en ajoutant 10 micro-jets de 30 L/h, on atteint 380 L/h. Comparez ensuite ce total au débit disponible au robinet. Si celui-ci n’offre que 300 L/h, deux options : réduire le nombre d’émetteurs ou sectoriser en plusieurs zones arrosées successivement.

Autre exemple : 40 goutteurs à 4 L/h sur 20 m² réclament 160 L/h.

Régler la pression

Un robinet extérieur standard délivre entre 2,5 et 3,5 bars, trop pour la plupart des goutteurs. Une pression excessive les endommage et gaspille l’eau, d’où le réducteur de pression en tête de réseau. Les sources varient sur la cible : 1 à 1,5 bar pour certains, 1,5 à 2,5 bars pour d’autres. Retenez surtout qu’il faut au minimum 1 bar au goutteur le plus éloigné, ce qui conduit à viser 2 à 2,5 bars au départ sur un circuit long.

Si vous alimentez le réseau depuis une cuve de récupération d’eau de pluie, rappelez-vous que 1 bar équivaut à 10 mètres de colonne d’eau. Une cuve surélevée de quelques mètres ne donne donc qu’une fraction de bar : il faut une pompe de surface ou un dénivelé de 20 m pour obtenir 2 bars.

Dimensionner les tuyaux

Diamètre selon débit et longueur

Le tuyau principal en PEHD ou PEBD mesure généralement de 16 à 25 mm, et les micro-tubes de 4 à 8 mm. Un PEBD de 16 mm transporte jusqu’à 800 L/h, un 20 mm jusqu’à 1 500 L/h. La longueur compte aussi : sur un circuit de plus de 15 m, un tuyau de 13 mm est préférable, alors qu’en dessous un 4,6 mm suffit selon une source. Au-delà de 50 m sur un même circuit, mieux vaut sectoriser.

Élément	Repère
PEBD 16 mm	jusqu’à 800 L/h
PEBD 20 mm	jusqu’à 1 500 L/h
Circuit > 15 m	tuyau de 13 mm
Circuit > 50 m	sectoriser

Protéger le réseau du colmatage

Placez un filtre en tête de réseau, surtout avec une eau calcaire : il préserve les goutteurs. Un détartrant doux en fin de saison complète la protection, et purger le circuit avant l’hiver évite d’autres soucis.

Automatiser et vérifier avec un exemple complet

Monter la tête de réseau et sectoriser

L’ordre de montage est : programmateur, filtre, réducteur de pression, puis raccord de départ. Pour plusieurs zones, un programmateur 24 V multivoie pilote des électrovannes, chacune alimentant une zone à tour de rôle. Un modèle à piles suffit pour un circuit unique ; le multivoie devient utile dès que le débit disponible ne couvre pas toutes les zones.

Exemple : un bac de balcon d’un mètre

Un bac de 1 m sur 40 cm demande environ 10 L d’eau par semaine. Avec 2 goutteurs de 20 L/h, soit 40 L/h au total, 15 minutes d’arrosage par semaine suffisent. En été, on programme généralement des cycles de 15 à 20 minutes tôt le matin ou en soirée. Ce calcul, appliqué zone par zone, donne votre plan final.

DIY ou kit

Une bouteille plastique de 1,5 L percée dépanne sur une petite surface, mais sans réglage de débit ni automatisation. Pour un schéma durable, un kit avec goutteurs intégrés, filtre et réducteur reste plus fiable.

Installé en moins d’une demi-journée, un réseau bien dimensionné peut réduire la consommation d’eau de 40 à 70 % en surface, et jusqu’à 70 % en enterré.
